Лучевая диагностика миодистрофий

Методы лучевой визуализации на сегодняшний день наиболее эффективны в диагностике заболеваний, характеризующихся дистрофическими изменениями мышечной ткани.

Они позволяют обнаружить патологические изменения на самой ранней стадии и используются в ходе дальнейшей терапии для контроля результатов лечения.

Особая роль отводится этим методам в раннем выявлении и своевременном лечении пациентов с наследственными скелетно-мышечными заболеваниями.

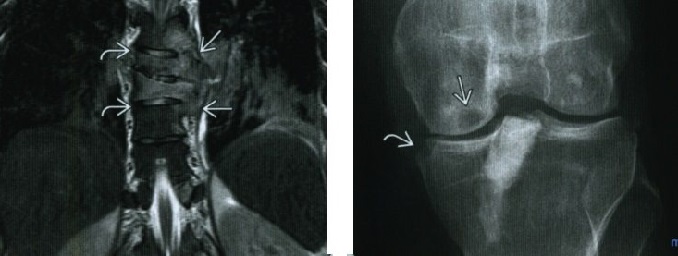

лучевая диагностика

Методы визуализации, благодаря своей безопасности и высокой результативности, могут использоваться для выявления различных миодистрофий и миопатий не только у взрослых, но и у детей.

И если первые дифференциально-диагностические подходы в МРТ были сосредоточены главным образом на визуализации поражения определенной группы мышц нижних конечностей, современные исследования позволяют оценить состояние различных отделов скелета, мышцы туловища, плечевого пояса и верхних конечностей.

Скелетно-мышечная лучевая диагностика в целом и магнитно-резонансная томография (МРТ), в частности, все чаще используются для характеристики степени поражения мышечной ткани и помогает выявить различия между дистрофическими и недистрофическими заболеваниями. А стандартизованные классификации степени поражения мышц при проведении МРТ позволят оперативно оценить патологический процесс в каждой мышце.

Специфическая картина изменений при скелетно-мышечной МРТ может быть полезной для дифференциации отдельных форм поясно-конечностных миодистрофий(ПКМД) и дистрофинопатий.

Компьютерная томография (КТ) позволяет оценить глубокие мышечные структуры.

А ультразвуковое исследование(УЗИ), в свою очередь, провести динамические исследования сокращающихся мышц на предмет патологической мышечной активности. Благодаря отсутствию лучевой нагрузки, проводить исследование можно детям любого возраста.

В дополнение к неврологическому обследованию и нейрофизиологической оценке, скелетно-мышечная визуализация становится все более важным диагностическим инструментом для оценки мышечной ткани, показывающим степень и характер поражения.

Поясно-конечностные мышечные дистрофии (ПКМД) и дистрофинопатии имеют свои характерные особенности, которые важно учитывать при дифференциальной диагностике той или иной патологии.

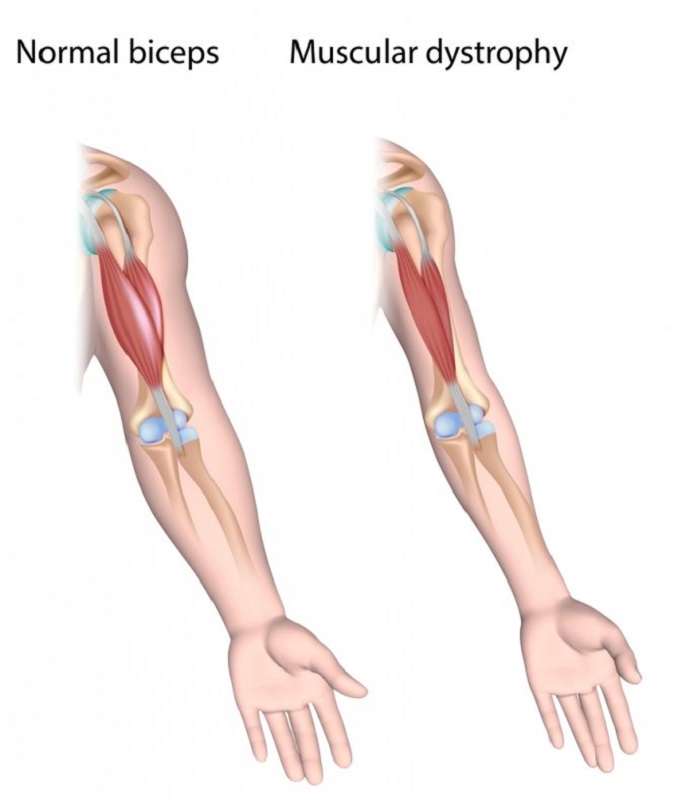

нормальная мыщца и мышечная дистрофия

Скелетно-мышечные изображения в этом случае играют важную роль в подтверждении клинического диагноза, сужая широкую гамму возможных заболеваний и облегчая задачи инвазивной диагностики, такой как биопсия мышц.

С помощью инновационных направлений в лучевой диагностике стало возможным выявлять большое количество наследственных, метаболических и воспалительных заболеваний мышц и, таким образом, предотвратить их дальнейшее развитие.

При диагностике специалисту следует учитывать ключевые моменты клинической картины - наиболее распространенные формы поясно-конечностных мышечных дистрофий, дистрофинопатий и их МР-семиотику, а также МРТ - алгоритм дифференциальной диагностики миодистрофий.

Методы визуализации

Поперечно-полосатая мускулатура является активно развивающейся тканью и находится под влиянием многих факторов, таких как физическая нагрузка, возраст и пол и.т.д. [5]. Возраст является одним из наиболее важных аспектов, влияющих на строение мышечной ткани [6]. В детстве по мере роста ребенка толщина мышц быстро растет. После полового созревания, в мышцах появляются гендерные различия (у мужчин после периода полового созревания объем мышечной ткани больше, чем у женщин). Пик объема мышечной ткани приходится на возраст 25-40 лет, с последующим снижением. Влияние возраста и пола на формирование поперечно-полостатой мускулатуры, однако, не является линейным и отличается для каждой группы мышц [6-9].

С помощью методов лучевой диагностики можно визуализировать физиологические изменения мышц и дифференцировать их от патологических процессов.

Большой интерес возможности диагностической визуализации также представляют для мониторинга лечения метаболических скелетно-мышечных заболеваний, и первые полученные результаты обнадеживают [40, 41]. Потенциальная роль новейших МР-техник, таких как перфузионно-взвешенные изображения, диффузионно-взвешенные изображения и МР-спектроскопия, а также использование контрастных препаратов в настоящее время не определена. Можно предположить, что некоторые из этих методов смогут увеличить точность обнаружения тонких изменений в поперечно-полосатых мышцах и будут способствовать более глубокому пониманию основных патофизиологических механизмов [32-35].

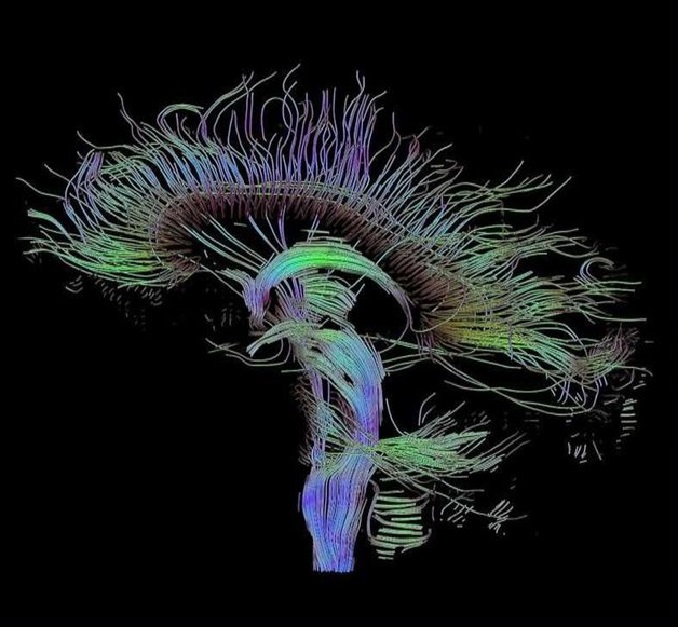

диффузионно-взвешенное изображение

Первые дифференциально-диагностические подходы в МРТ

Первоначально, при подозрении на миодистрофию использовались МР-протоколы для отдельных анатомических областей, например, таких как нижние конечности и область таза. Впоследствии на высокопольных МР-томографах стало возможным осуществлять сканирование всего тела за 30-40минут, с одновременной оценкой практически всех групп поперечно-полосатых мышц, что облегчает постановку правильного диагноза. Кроме того, МРТ всего тела помимо мышц позволяет верифицировать патологию других тканей и органов, которые могут быть затронуты у пациентов с наследственными нервно-мышечными заболеваниями - это паренхиматозные органы брюшной полости, пищевод и сердце. [28, 29].

Хотя первые дифференциально-диагностические подходы в МРТ были сосредоточены главным образом на визуализации поражения определенной группы мышц нижних конечностей, настоящие исследования направлены на использовании информации от различных отделов скелета, включая МРТ мышц туловища, плечевого пояса и верхних конечностей, чему, безусловно, способствует появление современных быстрых МР-последовательностей и приложений. Высокопольные МРТ все чаще используются в клинических условиях [36, 37]. Из-за значительного увеличения отношения сигнал-шум, in vivo удается получать изображения с высоким пространственным разрешением за короткое время [27, 38, 39].

Диагностическая ценность МРТ с контрастным усилением при миодистрофиях на сегодняшней день остается сомнительной. Отсроченные контрастные серии в ряде случаев могут быть полезны для выявления гиперфиксации препаратов гадолиния соединительной тканью. Проведенные опыты на животных с контрастными препаратами, тропными к поврежденной поперечно-полосатой мускулатуре, показали обнадеживающие результаты не только для дифференциации «здоровых» и «больных» мышц, но и для более глубокого понимания патогенеза мышечного повреждения при дистрофических расстройствах [30, 31].

Количественные МРТ методы, такие как Т2-картирование, количественный подсчет мышечного жира, магнитно-резонансная спектроскопия и МР-перфузия потенциально могут быть полезны для анализа степени патологических изменений в поперечно-полосатых мышцах [32-34]. В частности, измерение скорости мышечного кровотока помогает разграничить воспалительный (увеличение перфузии микроциркуляторного русла) и дегенеративный/дистрофический характер поражения.

Дальнейшие исследования позволят определить место данных методик в алгоритме обследования больных миодистрофиями.

Магнитно-резонансная томография (МРТ)

МРТ все чаще используется в обследовании пациентов с подозреваемой или доказанной врожденной или метаболической нервно-мышечной дистрофией. МРТ обеспечивает высокий контраст мягких тканей, что позволяет провести отличную оценку поперечно-полосатых мышц, их формы, объема (гипотрофия, гипертрофия), а также структуры [1, 2]. Из-за отсутствия ионизирующего излучения, МРТ стала ценным методом визуализации у детей, даже при необходимости седации [3].

Протокол МРТ для скелетно-мышечной визуализации включает несколько последовательностей, таких как T1-взвешенные (Т1-ВИ) и Т2-взвешенные (Т2-ВИ) турбо спино-эхо последовательности, а также Т2 взвешенные последовательности с использованием режимов жироподавления - по типу STIR или спектрального подавления жировой ткани (Т2 FS) . Основной плоскостью для получения изображений является аксиальная, достаточная толщина среза обычно составляет 5-7мм. В случае необходимости выполняются дополнительные исследования в сагиттальной и корональной плоскости или перпендикулярно ходу мышечных волокон.

Дистрофические изменения, такие как жировая дегенерация мышечных волокон может быть легко и точно обнаружены с применением T1-ВИ и T2-ВИ последовательностей (рисунок 2).

Магнитно-резонансная томография (МРТ) фото

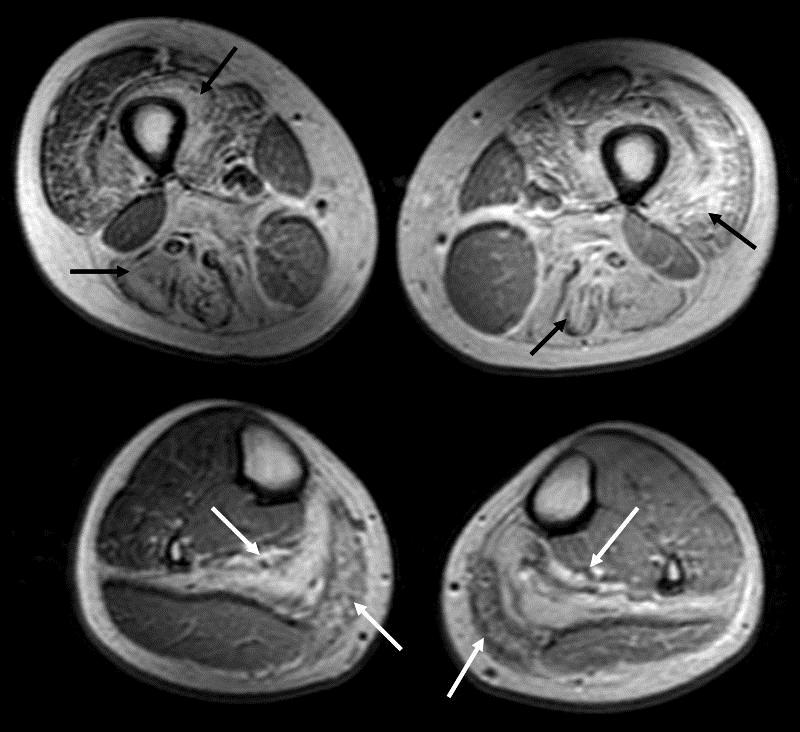

Рисунок 2. Представлены МР-томограммы бедер и голеней мужчины 34 лет с ПКМД 2А, выполненных в аксиальной плоскости в режиме Т1-ВИ

Отмечается асимметричная билатеральная жировая дегенерация отдельных мышц бедер и голеней (указаны белыми и черными стрелками):

– полное жировое замещение мышечной ткани полуперепончатых мышц и длинных головок бицепса на бедре, камбаловидных мышц на голенях - тотальная жировая дегенерация (4 стадия по шкалам Mercuri и Fischer, 3 стадия по шкале Kornblum);

– головки четырехглавых мышц, медиальные и латеральные головки икроножных мышц имеют неровные нечеткие контуры, узурпированы по типу ткани, «изъеденной молью», с множественными разнокалиберными участками повышенного сигнала, занимающими от 20% до 80% их объема – полиморфная картина с поражением мышц от начального до выраженного (1-3 стадия по шкалам Mercuri и Fischer, 1-2 стадия по шкале Kornblum)

Кроме того, воспалительные изменения, такие как отек мышечной ткани также хорошо визуализируются при МРТ в T2 FS последовательности.

В свою очередь, с помощью техник жироподавления МРТ позволяет обнаружить мельчайшие участки отека мышечной ткани (токсического, метаболического или воспалительного характера). Зоны миофибриллярного отека свидетельствует об активности процесса и могут быть мишенью при необходимости биопсии (рисунок 3).

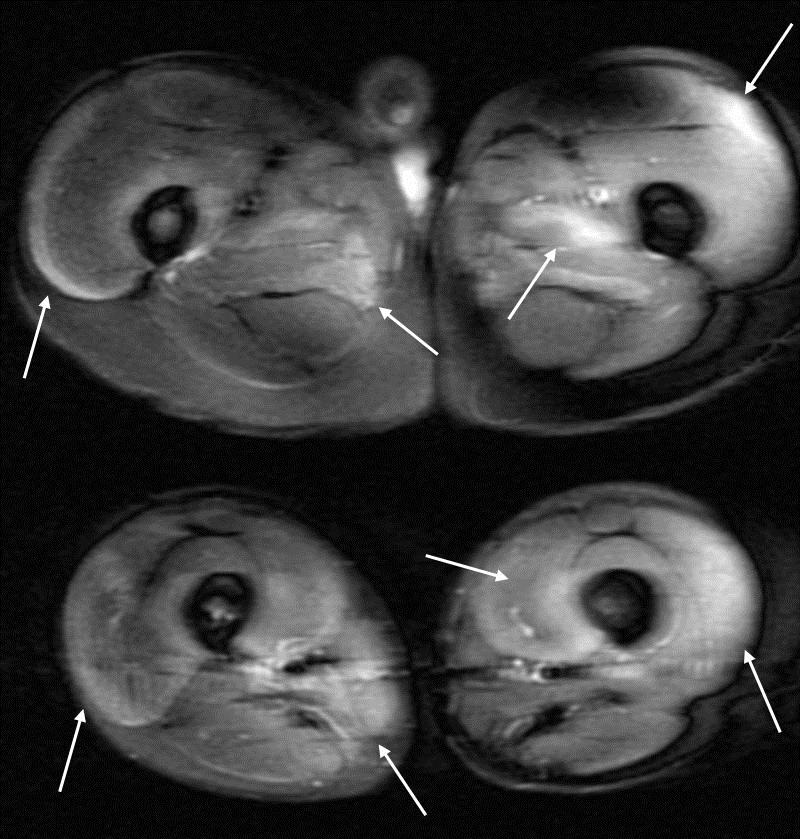

Магнитно-резонансная томография (МРТ) фото Рисунок 3. На T2 FS в аксиальной плоскости у пациента 15 лет с ПКМД 2B (дисферлинопатия) определяется повышение МР-сигнала (указаны стрелками) от головок четырехглавых мышц бедра (латеральной, медиальной и промежуточной широких мышц), а также приводящих мышц (преимущественно поражены большие приводящие мышцы), характеризующей ее воспалительный отек и рабдомиолиз на ранних стадиях миодистрофии. Рядом авторов было убедительно показано, что МРТ обладает более высокой чувствительностью в выявлении дистрофических изменений по сравнению с КТ [22, 23]. Степень мышечной дистрофии определяется при помощи оценочных шкал [25-27]. Большинство разработанных оценочных шкал основаны на степени жировой перестройки мышечной ткани, начиная с отсутствия жира в мышце и заканчивая тотальной липодистрофией.

Стандартизованные классификации степени поражения мышц

Стандартизованные классификации степени поражения мышц позволяют быстро и достоверно оценить характер и стадию вовлечения каждой мышцы. Таблица МРТ классификации, применяемые для визуальной оценки дистрофических изменений поперечно-полосатой мускулатуры

Стадия Mercuri et al. 2002 [25] Kornblum et al. 2006 [27] Ночные исследования
0 норма норма
1 норма Отдельные участки нечетких контуров
мышцы по типу «изъеденных молью»
на фоне единичных фокусов повышенного
сигналана Т1-ВИ и Т2-ВИ с использованием
жироподавления
Начальное  поражение:
участки повышенного МР-сигнала от
мышцы на Т1-ВИ,фокусы повышенного
сигнала от мышц  в режиме Т2 FS
3 Умеренное поражение:
МР-картина разрозненных
областей повышенного
МР-сигнала от мышц
с тенденцией к слиянию
на фоне жировой перестройки
мышц с формированием картины
по типу мышц «изъеденных молью».
Объем поражения- 30-60%
мышечных волокон отдельной мышцы.
Тотальная жировая
дегенерация мышцы:
замещение мышечных
волокон жировой и соединительной тканью
Выраженное поражение:



зоны повышенного МР-сигнала
от мышцы на Т1-ВИ с тенденцией
к слиянию, занимающие более 50%
ее объема
4 Выраженное поражение:
Сливные зоны повышенного
МР-сигнала за счет замещения
мышечной ткани соединительной
и жировой тканью на фоне которых
остаются различимы только края фасций
и сосудисто-нервных пучков.
Тотальная жировая
дегенерация мышцы:
замещение мышечных
волокон жировой и
соединительной тканью

Компьютерная томография (КТ)

Еще недавно КТ широко использовалась у пациентов с наследственными нервно-мышечными расстройствами [2, 22-24]. КТ - быстрый метод визуализации, который легко выполним и стандартизован, позволяет оценить структуру и форму мышц, а также дистрофические изменения (в частности, жировое перерождение). С помощью КТ можно оценить глубокие мышечные группы, а новые мультидетекторные КТ-сканеры обеспечивают высокое пространственное разрешение с возможностью мультипланарных и 3D реконструкций. К сожалению, одним из наиболее важных недостатков КТ по сравнению с УЗИ и МРТ, ведущим к почти полной замене метода, является относительно высокая доза облучения, что делает применение КТ небезопасным, особенно у детей. По этой же причине, исследование всего тела для визуализации пораженных групп мышц нежелательны. Еще одним недостатком КТ является невысокая мягкотканая контрастность, что существенно снижает чувствительность в выявлении воспалительных изменений (например, отеков мышечной ткани), которые могут быть предикторами формирующихся миопатий и миодистрофий.

кт нижних конечностей

Ультразвуковое исследование (УЗИ)

УЗИ - широко распространенный и эффективный метод в оценке пациентов с подозрением на патологию мышечной ткани [10]. УЗИ является относительно дешевым и легкого выполнимым методом, позволяющим визуализировать поперечно-полосатые мышцы с высоким пространственным разрешением (> 0,1 мм). Основным преимуществом УЗИ является отсутствие лучевой нагрузки, что делает его незаменимым инструментом скрининга миопатий у детей (чувствительность колеблется в диапазоне от 25% для выявления недистрофических миопатий до 100% при дистрофических миопатиях) [10, 19, 20]. УЗИ также позволяет проводить динамические исследования сокращающихся мышц на предмет патологической мышечной активности, например фасцикуляций.[11-13]. К основным недостаткам метода следует отнести ограниченную эффективность в оценке глубоких групп мышц по сравнению с поверхностными, причинами которой служат как физические аспекты получения изображения (отражение и поглощение звуковой волны), так и особенности анатомии и расположения мышц. Необходимо также помнить о высокой оператор-зависимости УЗИ и сложностей проведения стандартизованного исследования (например, в соответствии с определенными анатомическими ориентирами). [2, 14].

Тем не менее, УЗИ приложения широко и регулярно задействованы для морфологической характеристики мышц (атрофия, гипертрофия, изменения мышечной архитектоники - в том числе дистрофического характера (рисунок 1)).

Ультразвуковое исследование (УЗИ) фото

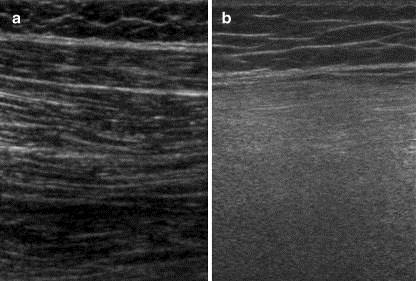

Рисунок 1. Ультразвуковые изображения четырехглавой мышцы у здорового человека (а) и пациента с мышечной дистрофией Дюшенна (b).

У здорового человека мышцы в основном гипоэхогенны с наличием многочисленных соединительно-тканных перегородок (наружный и внутренний перимизий) (а).

У пациента с мышечной дистрофией определяется повышение эхогенности мышцы с ее мелкозернистой перестройкой из-за замены нормальных мышечных волокон соединительной и жировой тканью (b). European Radiology 2010 October; 20(10).

Для количественной оценки степени жировой дистрофии по УЗИ есть несколько классификаций (например, шкала Heckmatt), а также компьютерные алгоритмы количественного анализа эхосигнала. [15-19]. Эффективной методикой верификации окончательного диагноза является биопсия мышечной ткани под УЗИ-контролем. [10, 21].

Поясно-конечностные мышечные дистрофии (ПКМД) и дистрофинопатии

ПКМД - группа прогрессирующих мышечных дистрофий, для которых характерно изолированное или преимущественное поражение мышц плечевого и тазового пояса, конечностей. Распространенность ПКМД широко варьирует в различных популяциях и составляет от 5 до 70 больных на 1 миллион населения. Типичными клиническими проявлениями ПКМД являются нарушения походки (переваливающаяся или «утиная» походка), «осиная» талия, приемы Говерса (подъем лесенкой из положения на корточках), гиперлордоз в поясничном отделе позвоночника, «крыловидные» лопатки, симптом «дряблых надплечий», сухожильная гипорефлексия, мышечная гипотония и гипотрофия.

На данный момент выделено 13 нозологических форм ПКМД с аутосомно-рецессивным (II тип) наследованием и 7 с аутосомно-доминантным (I тип). Среди аутосомно-рецессивных форм наиболее распространены ПКМД 2A (от 30 % в Бразилии до 80% среди басков Испании от всех выявленных случаев) и ПКМД 2B (от 20% до 40% всех случаев). На группу саркогликанопатий (ПКМД 2C-2F) приходится еще около 20-25% всех случаев ПКМД (ПКМД 2C широко распространена в Тунисе; ПКМД 2D - в Европе, США и Бразилии, а ПКМД 2E и ПКМД 2F - в Бразилии). ПКМД 2I нередко встречается у жителей Северной Европы. Остальные формы ПКМД встречаются редко, и в основном обнаруживаются в изолированных группах населения.

Дистрофинопатии — это рецессивные заболевания, обусловленные мутацией в 21 локусе короткого плеча Х-хромосомы, в крупном гене, который кодирует белок дистрофин (филаментный белок, который выполняет структурные и «якорные» функции). Выделяют две формы дистрофинопатии – более тяжелую мышечную дистрофию Дюшенна и более благоприятную мышечную дистрофию Беккера.

Поясно-конечностные дистрофинопатии и МР-семиотика

Тип заболевания; белок Клиническая картина Ночные исследования

ПКМД 2A;

Калпаин-3
Болезнь манифестирует в широком возрастном
диапазоне от 2 до 40 лет
(средний возраст 14 лет). Характерным и
ранним признаком заболевания является
гиперлордоз в поясничном отделе
позвоночника. У большинства больных
отмечено возникновение контрактур,
наиболее выраженных в голеностопных
суставах, а также деформация грудной
клетки, приводящая к возникновению
дыхательных расстройств. Течение
заболевания умеренно прогрессирующее,
приводящее к инвалидизации во
взрослом возрасте.
Доминирует поражение мышц
задней группы: в области таза –
большая ягодичная мышца, на
бедре- полуперепончатая  и
приводящие мышцы, бицепс,
  редко вовлекаются –
латеральная головка
квадрицепса, портняжная и
нежная мышцы. Селективно
поражаются медиальная головка
икроножной мышцы и
камбаловидная мышца, редко
возникает гипертрофия
передней большеберцовой
мышцы.

ПКМД 2B;

Дисферлин

Дебют в возрасте от 10 до 30 лет. Раннее
вовлечение в процесс икроножных
мышц, что проявляется затруднениями
ходьбы на пятках. Показано, что
заболевание может встречаться в двух
клинических вариантах, наблюдаемых у
членов одной и той же семьи -
поясно-конечностная мышечная
дистрофия и дистальная
миопатия Миоши.

Обычно медленно прогрессирует,
инвалидизация наступает спустя 30 и
более лет от начала заболевания.

Выраженные дистрофические
изменения мышц передней и
задней поверхности бедра за
исключением портняжной и
нежной мышц.

На голени отмечается
поражение задней группы
мышц, с относительным
щажением  медиальной
головки икроножной мышцы

ПКМД 2I;

Фукутин-

связанный

белок
Клинические проявления заболевания
отличаются значительным
разнообразием с наличием как
внутрисемейного, так и межсемейного
полиморфизма. Описаны как
пациенты с ранним началом,
тяжелым течением и быстрой
инвалидизацией, так и началом
до 40 лет и медленным
прогрессированием.
Характерно  поражение
задних групп мышц ног
с неизбирательным диффузным
поражением мышц голени

ПКМД 2C, ПКМД 2E,

ПКМД 2F; Гамма-саркогликан,

Бета-

Cаркоглкан,

Дельта-саркогликан.
Общим для данной группы
является возникновение заболевания
 в возрасте от 2 до 10 лет и
быстро прогрессирующее,
злокачественное течение.
Характерно возникновение
псевдогипертрофий различных
мышечных групп и прежде
всего, икроножных мышц.
Отмечается преобладающее
поражение передней группы
мышц бедра.

Мышечная дистрофия Дюшенна;

Дистрофин



Начинается в возрасте
2-5 лет и характеризуется
прогрессирующей мышечной слабостью,
атрофией и псевдогипертрофией
проксимальных мышц, нередко
сопровождается кардиомиопатиями
и нарушением интеллекта.
На ранних этапах заболевания
наблюдается повышенная утомляемость
при ходьбе, изменение походки («утиная походка»).
При этом происходит постепенная
деградация мышечных тканей.
95% больных перестают ходить
в возрасте 8-12 лет. В
возрасте 18-20 лет
больные, как правило, умирают,
часто от дыхательной недостаточности
Характерно поражение передних
и задних групп  мышц бедра, с
преобладанием  изменений
в разгибателях, вовлечение
задней группы мышц
голени, в частности икроножной
мышцы. Псевдогипертрофия мышц
голеней.

Мышечная дистрофия Беккера;

Дистрофин



Аллельная форма мышечной
дистрофии Дюшенна.  Характеризуется
сходными клиническими
проявлениями, более поздним
началом (примерно в 10-16 лет)
и более мягким течением.
Такие больные часто сохраняют
способность ходить до 20 лет,
а некоторые – до 50-60 лет,
продолжительность жизни
сокращена незначительно.
Характерно поражение передних
и задних групп  мышц бедра, с преобладанием
изменений в разгибателях, вовлечение
задней группы мышц голени,
в частности икроножной мышцы
Псевдогипертрофия мышц голеней.

МРТ - алгоритм дифференциальной диагностики миодистрофий.

Приоритетное поражение мышц

Дифференциальная диагностика миодистрофий фото

Рисунок 4. МРТ - алгоритм дифференциальной диагностики отдельных форм миодистрофий. На рисунке схематично показаны ключевые моменты дифференциальной диагностики некоторых форм миодистрофий. На первом этапе необходимо выявить преобладающее поражение передней или задней группы мышц бедра.

Если поражение передней группы мышц бедра не уступает или превосходит изменения в задней группе, необходимо оценить состояние икроножной мышцы. При вовлечении икроножной мышцы можно предполагать патологию дистрофина у пациента (миодистрофия Дюшенна или Беккера), если мышца интактна – более вероятно наличие саркогликанопатий. При атрофии голени и отсутствии других изменений скелета («крыловидные лопатки») можно думать о дисферлинопатии.

Если мышцы задней группы бедра поражены значительно сильнее, чем передней, возможны следующие варианты:

- при диффузном поражении мышц голени с псевдогипертрофией передних мышц более вероятным диагнозом будет ФКПР

- при избирательной атрофии камбаловидной и медиальной головки икроножной мышцы или атрофии мышц без признаков псевдогипертрофии вероятна патология дисферлина или калпаина-3 («крыловидные лопатки»)
